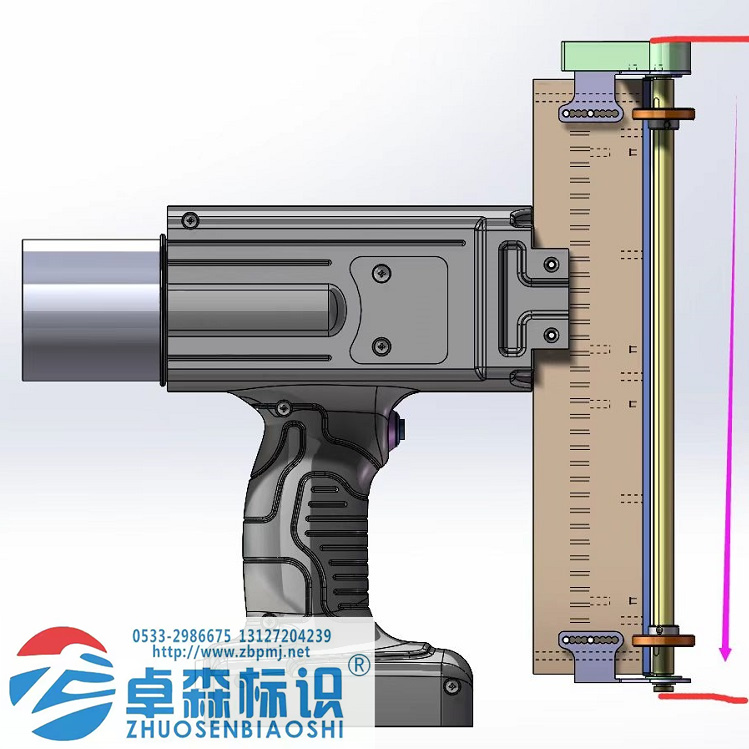

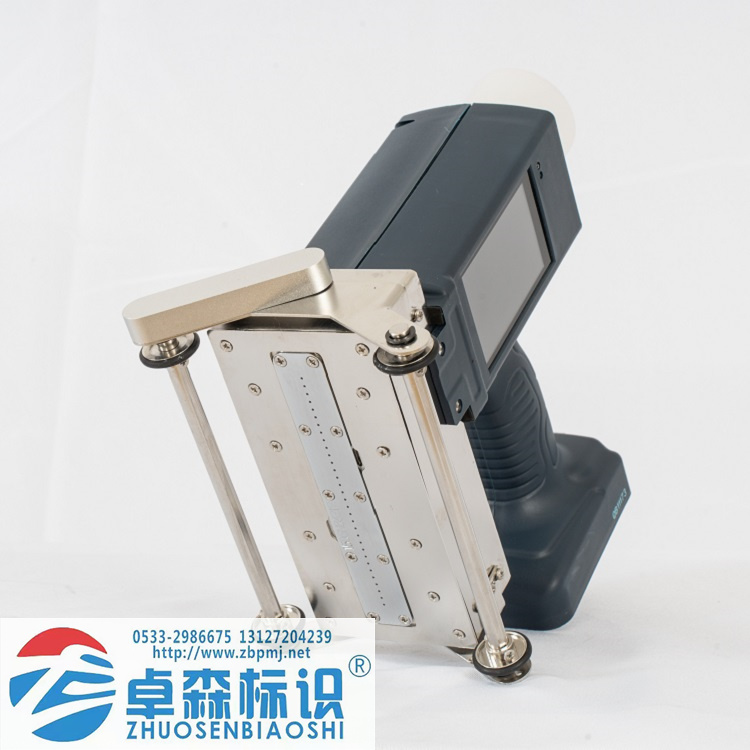

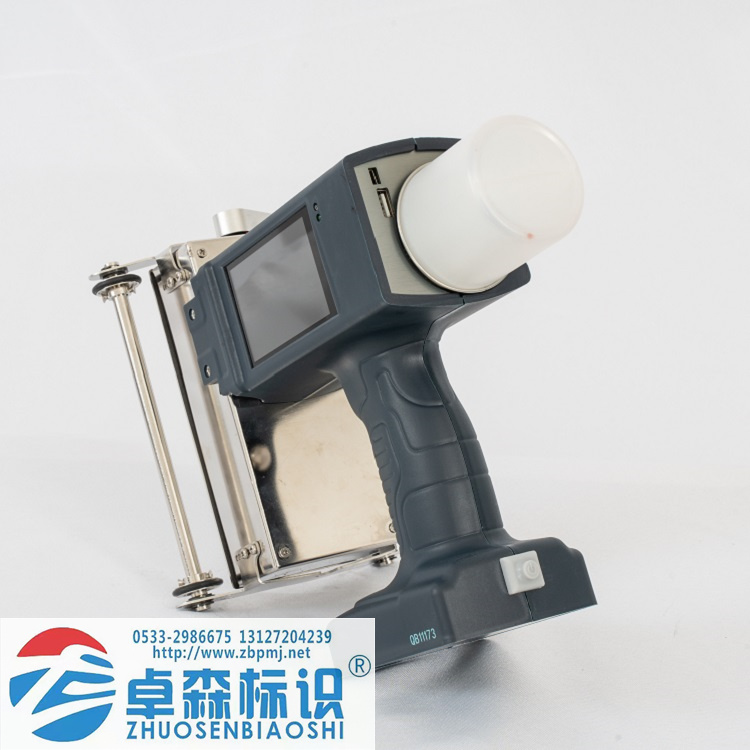

32点阵手持大字符喷码机

手持机产品叁数
喷头:32点阵
喷印高度:10-124mm
软件功能:实时日期时钟、打印批次、记数、班次、字体左右镜像、上下翻转
喷印行数:1-4行
重量:2.2千克(墨水+机身+电池)
喷印点阵:32X32.21X19.19X15.16X12.14X10.12X9.10X8.7X6.5X5.16@L.16@R
处理器:安卓4核处理器
通讯接口:USB、无线串口、无线网卡
语言:中文、英文、阿拉伯语、韩语、西班牙语、法语、德语
喷印图形:可喷印商标图形、符号等
日期代码:支持世纪、年、月、日、时、分、秒
打印速度:轮子控制喷印速度,脉冲控制
打印距离:距被喷印物体表面8-12mm固定
状态显示:打印时预览信息
屏幕显示:显示所有打印参数,一键更改设置
触发方式:光电感应器触发
喷印控制:编码器控制
喷印材质:渗透性或非渗透材质均可
使用墨水:水性墨(渗透性表面)或油性墨
墨水颜色:黑、红、蓝、黄、白可选
供墨方式:内置气泵打压
电源参数:充电电压16.8V电流1.5A平均功耗<30W
机器外观:注塑机身,抗磨耐用
充电时间:不大于5小时
使用环境:温度-20℃至50℃  湿度20%至90%

图形编辑

1. 首先打开编辑图形软件

2. 显示成如下

3. 左侧8x8代表7点阵机器,16x16代表16点设备,32x32是32点阵,64x64是64点阵.

4. 例如我现在做了一个16点阵的1

5. 做好以后选择save  BMP,然后命名,不要带标点符号。

6. 把做好的图片放入到U盘中,然后U盘插到机器上,点机器屏幕右上面的传输箭头,选择右侧第一个选项。

7. 编辑信息,点插入,点图片,从路径中就可以选择图片。

五.Wifi下发信息过程

1. 无线网卡插到喷码机上。

2. 开启喷码机,点设置,点系统设置,开启wifi,连接到局域网中。

3. 点击连接的局域网,查看上面显示的ip地址。例如

4. 在电脑端,打开TL-link软件。点击“printer  select”,点“16dot”,确认。

5. 然后编辑信息和保存信息(这个过程不单独说明了)。

6. 点击会出现

7. 这个软件支持控制8个喷码机的下发信息工作,我们点击第一行,确认,后把喷码机的ip地址输入到设备上,例如

8. 点击Test  Connnection进行软件和喷码机连接,会出现以下的内容,代表连接成功。

9. 点确认,点ok就会出现下发信息框,如下图所示

10. 把电脑端存储的信息,拖动到喷码机存储信息的位置,喷码机信息预览位置显示出来,然后点击“ok”。那么信息就从电脑端下发到喷码机了。

11. 在喷码机显示面点击“选择文件”,从里面就可以找到下发的信息。


六.设备故障快速处理

1. 提示无法打印:设备信息中有错误指令,U盘插到机器,点屏幕右上角传输箭头,选择中间第二个,然后等待十多秒钟。

2. 把U盘插到电脑上,找到U盘,找到,里面的信息有问题的信息删除掉。

3. 把U盘插到机器上,选择右上角传输箭头,选择右侧第一个选项,等待一会,然后把设备参数矫正一下就可以了。

4. 气泵长响,首先关机,把墨水瓶子拿下来,从新拧上去,保证瓶子不要拧的过紧。

5. 气泵长响,机器打印没有墨水:关机,把墨水瓶子拧下来,看墨水瓶安装位置是否右墨水沾附,如果有较多墨水,怀疑气泵损坏,这种情况建议返厂维修。

6. 机器显示正常,但是打印没有墨水情况:第一种情况气泵损坏,无压力,第二种情况是喷头有旋转,喷头内部管路有折弯,造成墨水不通畅,此种情况,可以吧喷头前面两个带斜角的螺丝拧下来,把喷头轻轻拉出来,把墨水管路折弯梳理顺畅。

7. 设备如果停机时间过久或者墨水被污染的情况下,造成喷头打印不全,可以使用清洗剂放到机器上进行打印。反复多次喷印后,设备基本能完成正常打印。

8. 如果第七步操作后还是不能保证打印正常,建议关机,把墨水瓶拧下来,然后把喷头朝上放置,把喷头喷片螺丝拧下来,把喷片和喷头内部冲洗干净。

七.机器保养

1. 平时使用,如果客户停机超过48小时,建议用清洗剂放在机器上,打印十多条信息后,把空瓶子放到机器上,开机等待十多秒钟,把瓶子内部充满压力保存。

2. 平时使用后,把喷头前面用清洗剂冲洗干净,注意清洗的时候,清洗剂不能流到同步器上,以免造成设备损坏。

3. 机器充电注意事项,机器使用完毕,把机器关闭电源,然后把充电器插上进行充电,等充电器指示灯标称绿色以后,把充电器拔掉。

4. 使用机器过程中不能暴力摔,不能有液体状物质淋到机器上。
